產品介紹:
MMO/Ti柔性陽極綜合了MMO/Ti陽極的發生電流大和銅芯電纜的導電性能佳的優點。由于發生電流大,接地電阻小,特別適用于高阻地區或涂層破損的管道陰極保護,也可用于大型儲罐罐底板外加電流陰極保護及輸油氣站場、石化廠、電廠埋地金屬設施的區域性陰極保護。
產品介紹:
MMO/Ti柔性陽極綜合了MMO/Ti陽極的發生電流大和銅芯電纜的導電性能佳的優點。由于發生電流大,接地電阻小,特別適用于高阻地區或涂層破損的管道陰極保護,也可用于大型儲罐罐底板外加電流陰極保護及輸油氣站場、石化廠、電廠埋地金屬設施的區域性陰極保護。
產品介紹:
MMO/Ti柔性陽極綜合了MMO/Ti陽極的發生電流大和銅芯電纜的導電性能佳的優點。由于發生電流大,接地電阻小,特別適用于高阻地區或涂層破損的管道陰極保護,也可用于大型儲罐罐底板外加電流陰極保護及輸油氣站場、石化廠、電廠埋地金屬設施的區域性陰極保護。

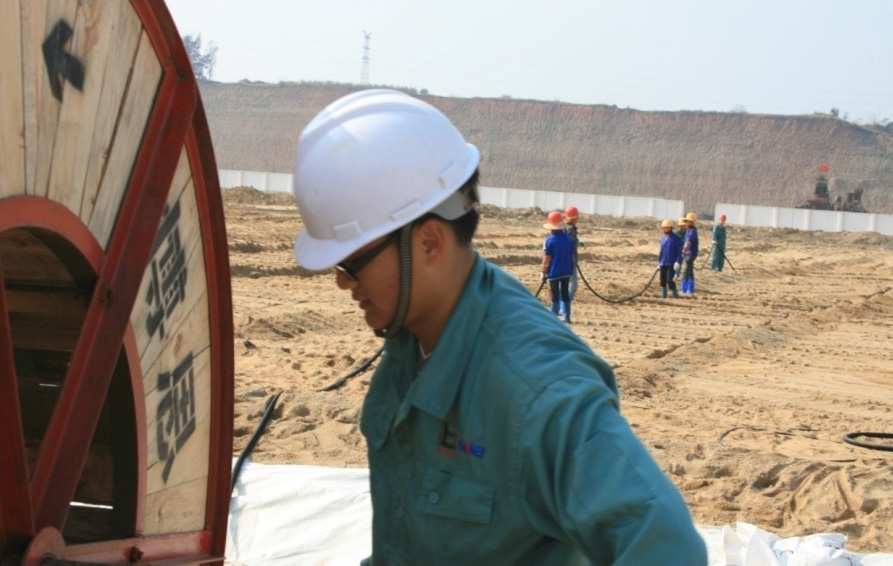

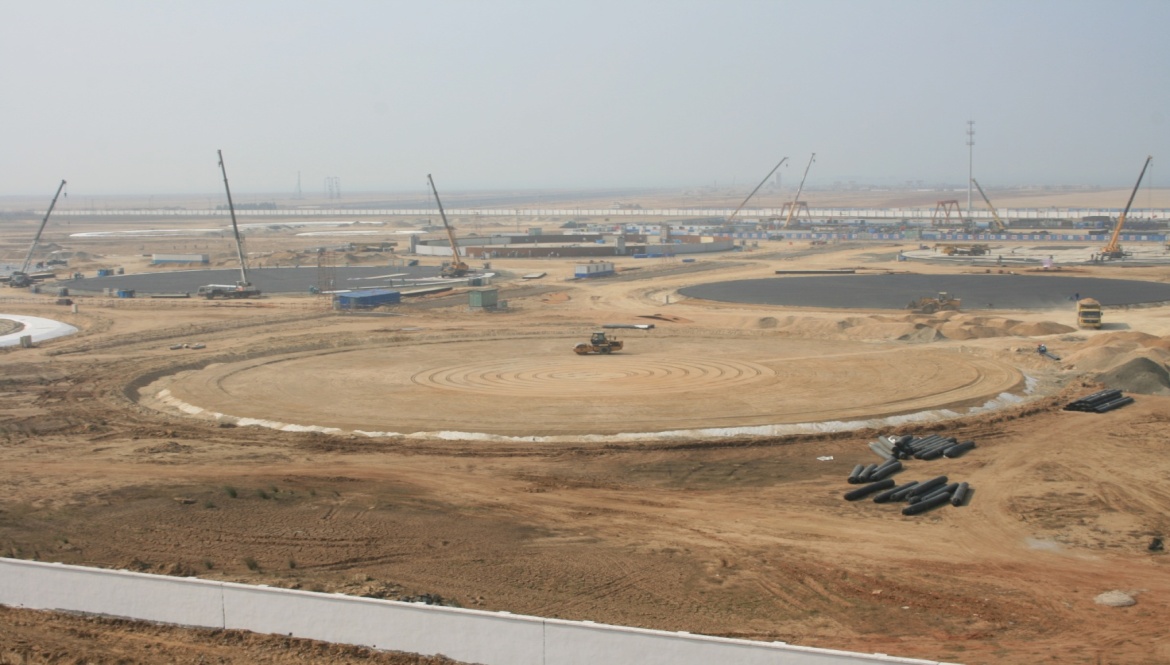

現場施工:

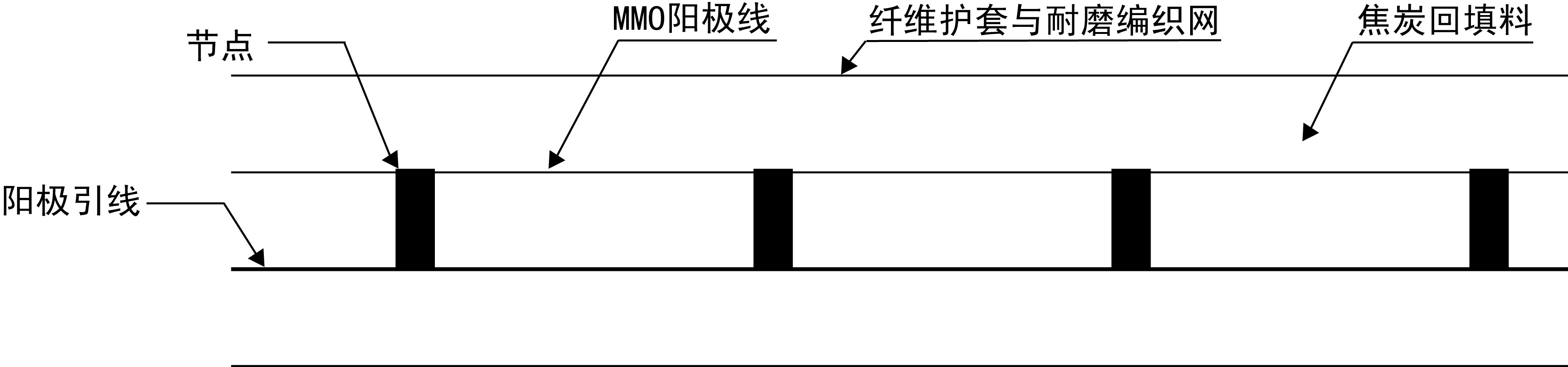

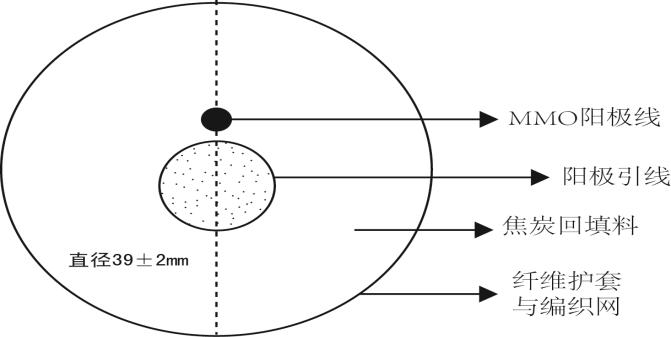

結構:
特點:
●連續的MMO/Ti線性陽極
●連續的內部接頭電纜
●焦炭填充在織物包覆層內
●透氣織物包覆
優點:
●輸出電流分布均勻,即使管道防腐層破損嚴重,也能保證電流的均勻分布,實現陰極保護;
●保護電位分布均勻,避免過保護和保護不足;
●針對性強,對其它金屬構筑物干擾影響小;
●雜散電流干擾小,在復雜管網區域內可解決屏蔽和干擾問題
●可與管道同溝敷設,解決了巖石、高電阻率區段無法敷設陽極的問題;
●安裝容易,成套產品,可直接安裝,不需要額外的組件和材料
●施工簡便,與管道同時施工,同溝敷設,便于安裝;同時可大幅減少電流漏失,提高保護電流利用效率。
安裝方式:
●電纜牽引式鋪設
●挖溝鋪設
●鋪設于罐底或罐間的砂層上
BS-TB39-52?MMO/Ti 柔性陽極的應用范圍
●涂層老化及破損嚴重管道的陰極保護
●石方段及土壤電阻率高的區域段管道的陰極保護
●輸油氣站場、石化廠、電廠等埋地金屬設施的區域性陰極保護
●儲罐地板外壁陰極保護
項目 |
指標 |
柔性陽極直徑 |
39±2mm |
MMO/Ti陽極絲直徑 |
≥1.0mm |
陽極設計壽命 |
≥25年 |
MMO/Ti陽極絲消耗率(有填充料) |
≤6mg/A.a |
最大工作電流密度(帶碳回填、土壤環境) |
100A/m2 |
最大輸出電流密度 |
52 mA/m |
金屬氧化物涂層厚度 |
≥?6g/m2 |
混金屬氧化物的電阻率?(Ω/cm) |
10-5Ω.cm |
陽極與電纜接頭的接觸電阻 |
≤0.01Ω |
填充焦炭粉碳含量 |
≥98% |
焦碳粉電阻率 |
≤0.05Ω·m |
陽極織物包覆層 |
耐酸堿、耐氯;可滲透 |
外層編織網 |
耐磨、耐環境溫度的變化 |
陽極重量 |
≥1.3Kg/m |
每盤陽極長度 |
500米、700米(或定制) |
